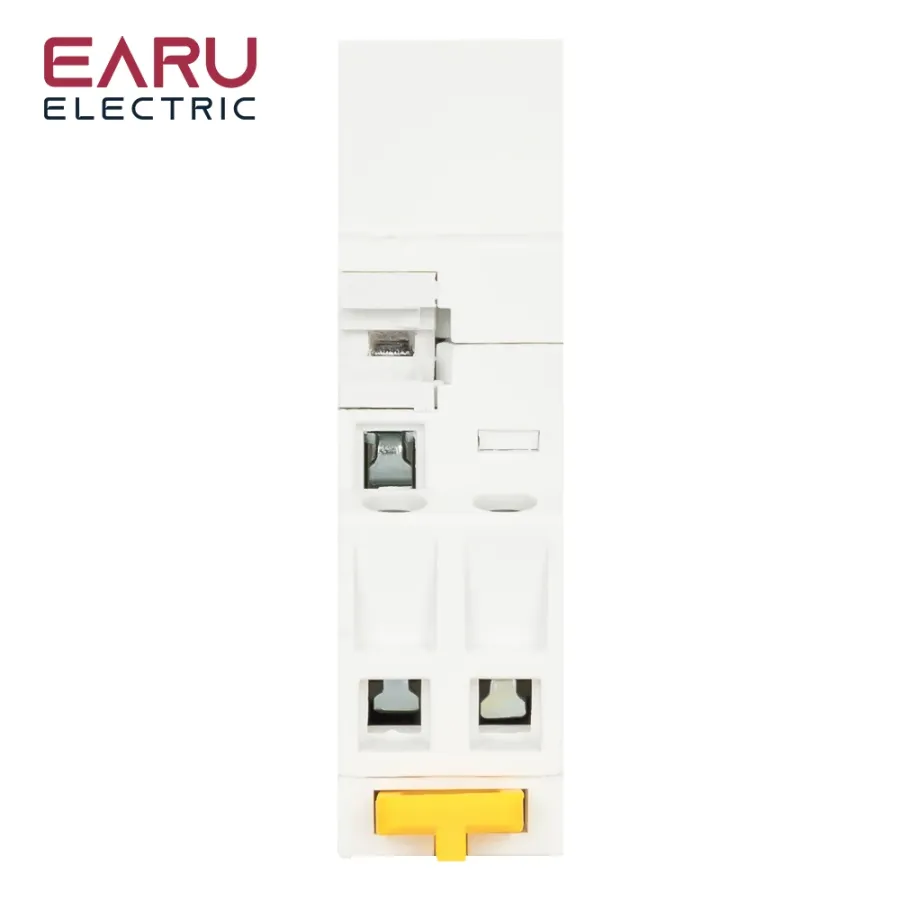

EACT25ACasa hold contator AC é projetado principalmente para AC 50Hz ou 60Hz circuitos com 230V. Tensão de funcionamento avaliado no uso de AC7a, tensão de funcionamento avaliado até 230V, corrente de funcionamento avaliado até 25A, tensão de funcionamento avaliado no uso de AC7b, corrente avaliado a 10A. Usando em quebrar a capacidade abaixo do circuito 6kA. Para a distância conecte ou quebre o circuito.

Aplicação: Para a casa, o apartamento, o hotel, automático eliminam ou conectam o poder.

* 2NO: 2 contato normalmente aberto

* 1NO1NC: 1 Normalmente Aberto + 1 Normalmente Fechar Contato

* 2NC: 2 contato normalmente próximo

Condições normais de funcionamento e instalação

• Temperatura ambiente:-5 °C a + 40 °C, a temperatura média não superior a + 35 °C em 24 horas.

• Altitude: não mais de 2000m.

• Condições atmosféricas: a umidade relativa do local de instalação não deve ser superior a 50% quando a temperatura máxima é de + 40 °C: se sob uma temperatura mais baixa, uma umidade relativa mais alta é permitida. A temperatura mínima média mensal no mês mais chuvoso não deve exceder + 25 °C e a umidade relativa máxima média mensal deste mês não deve exceder 90%. Além disso, o orvalho na superfície dos produtos causado pela mudança de temperatura deve ser levado em consideração.

• Classe de poluição: classe 2.

• Instalação condição: classe II.

Instrução do aplicativo

1. Verifique se o contator concorda com o espaço de aplicação e a condição de funcionamento antes da instalação.

2. Durante o processo de instalação puxe para baixo o componente de parada do movimento e ponha o contator sobre a órbita segura a seguir empurre o componente de parada do movimento para fixar o contator na órbita segura evite afrouxar e deixar cair puxa para baixo o movimento, parando o componente se você quiser remover o contator.

Cuidado

A). Verifique se o modo correto de conexão

B). Aperte o parafuso de ligação durante a conexão
